TL1500B(3+5)臥式二次浸漬紙生產線

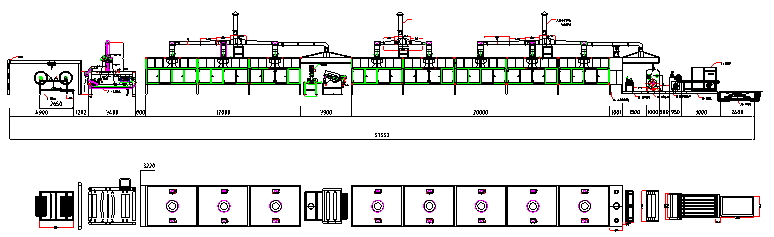

一、 設備配置圖
1． 開卷機 2.一次浸膠機 3.一次干燥機4. 一次排濕 5. 一次冷卻機 6.二次涂膠機 7.二次干燥
8. 二次排濕 9.二次冷卻10.調偏機11.牽引機 12.切紙機 13.輸送機 14.堆紙升降臺
二、電控系統原理圖
三、主要技術參數及特點
工作幅寬： 1350mm
機械速度： 3-50m/min
工作速度： 大于25米/分鐘
原紙克重： 85g/m2
熱 源： 飽和蒸汽/導熱油
工作介質入口溫度： 220℃以上
干燥箱長度（單元） 4000mmX8節
上膠量 : 100-170%
揮發含量: 6.5-8.5%
裝機容量： 65Kw
浸漬材料： 低壓三聚氰胺樹脂
被浸漬物： 主要用于耐磨紙、裝飾紙、平衡紙及建筑模板紙的浸漬干燥生產
『功能及特點』
● 系統采用高精度計量輥及網紋輥，可以精確控制上膠量，具有上膠均勻及連續可調的優點。
● 傳動輥筒、熱風機均采用高效節能變頻器控制，生產能耗低、同步線速穩定、斷紙率低。
● 采用雙光電同步電機控制調偏,具有調偏穩定,紙張運行平穩等優點。
● 切紙采用編碼技術，精度高、準確性好，可任意設定切割長度。
● 干燥箱溫度采用高精度PID控制，保溫效果好。
● 在線調節同步比率和系統參數。
● 查詢和統計日月全年的產量。
● 先進的自動張力控制系統，可任意調節并自動執行走紙的松緊度。
● 更人性化設計，堆紙升降臺臺面的傾斜度可任意調整。
● 一次浸膠機采用雙呼吸段設計，原紙的吸水性無論多差都可以達到理想的滲透效果。
● 加熱風機采用同軸設計，將生產時的噪音降至最低。電機選用日本進口NSK軸承，
確保長時無故障工作。
● 烘箱采用無死角保溫，高效利用熱能，溫控精度±1℃。
四、設備清單及分項技術規格

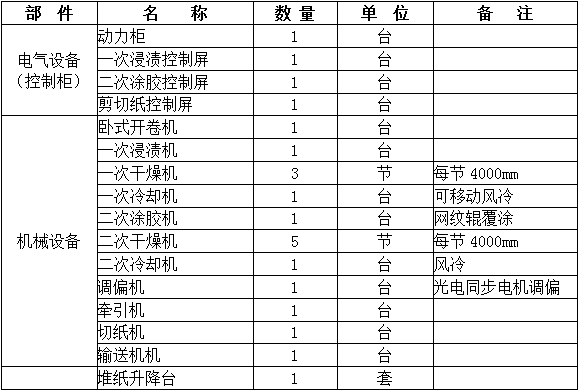

設備清單：
